Arcade Cabs

[turntablism]

Was uf em foti grüen umkreist isch, hät nüt mit em problem z tue. Dört nöd ume dreie well das isch de zeile trafo und da stellsch nur de fokus uns screen ih. So öppe helligkeit und schärfi.

Hett din kolleg au es foto / video vom "flacker" bildschirm ?
Denn chamer vilicht ihschätzte obs würklich am sync liit ?

Ich wür au zerscht nomal paar anderi platine an beidne cabs vergliiche. Zum bispiel es mvs und denn die neu multi platine.

Bim arcade monitor hesch d potis am chassis und i de regel no an ere fernbedienig-kabelgebunden. Uf dene sötts v-sync und h-sync agschribbe si. Dört müsstisch s flacker sync bild chöne ifange.

[m.o.terra kaesi]

Was uf em foti grüen umkreist isch, hät nüt mit em problem z tue. Dört nöd ume dreie well das isch de zeile trafo und da stellsch nur de fokus uns screen ih. So öppe helligkeit und schärfi.

Hett din kolleg au es foto / video vom "flacker" bildschirm ?
Denn chamer vilicht ihschätzte obs würklich am sync liit ?

Ich wür au zerscht nomal paar anderi platine an beidne cabs vergliiche. Zum bispiel es mvs und denn die neu multi platine.

Bim arcade monitor hesch d potis am chassis und i de regel no an ere fernbedienig-kabelgebunden. Uf dene sötts v-sync und h-sync agschribbe si. Dört müsstisch s flacker sync bild chöne ifange.

Grüene Chreis: ech weiss. Ech glaube, näbedra, die 4 Regler... det sind H- und V-sync droff.
Versuche no es Video zbecho vom Kolleg. Danke für euri Hilf

[m.o.terra kaesi]

Hett din kolleg au es foto / video vom "flacker" bildschirm ?
Denn chamer vilicht ihschätzte obs würklich am sync liit ?

[turntablism]

Ich würd mal mit em Multimeter checke ob d platine gnueg saft überchunnt. 5 volt.
Nur mal dass mer öppis chan usschlüsse.

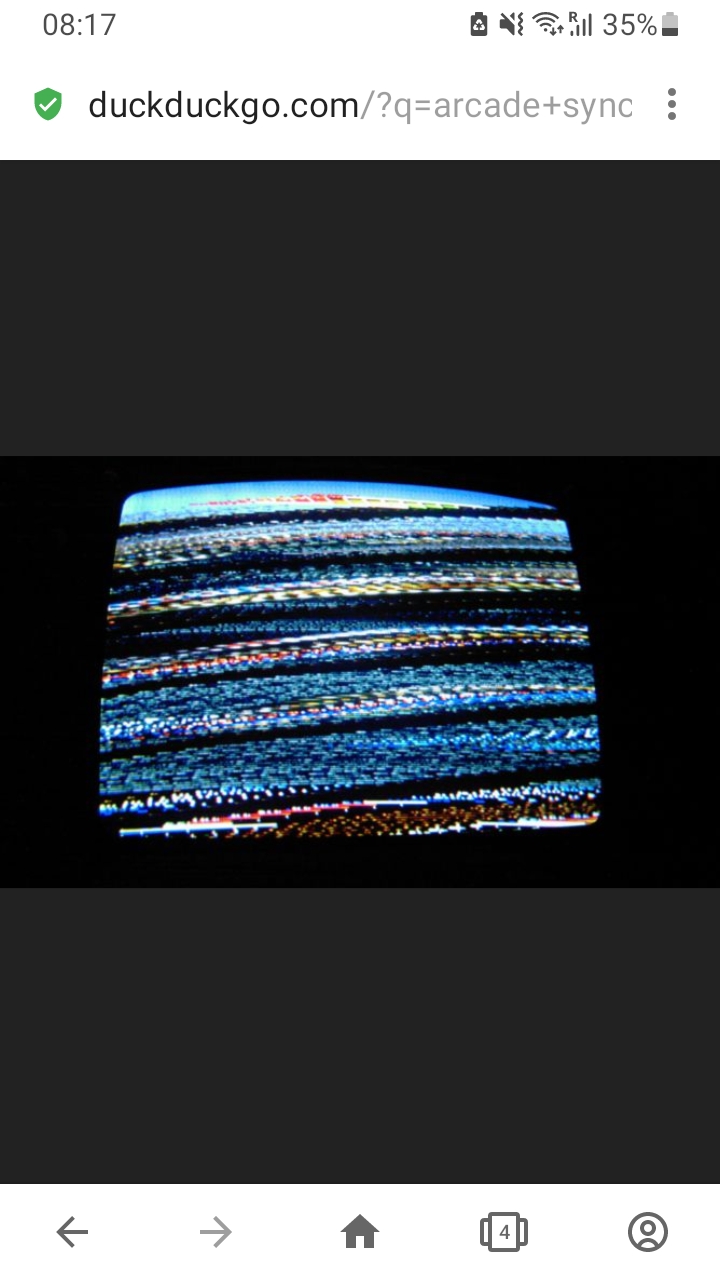

Es sync problem gseht öppe so us...

De screen vo dim kolleg isch irgendswie andersch. Chammer aber nöd gnau säge gemäss bild.

[m.o.terra kaesi]

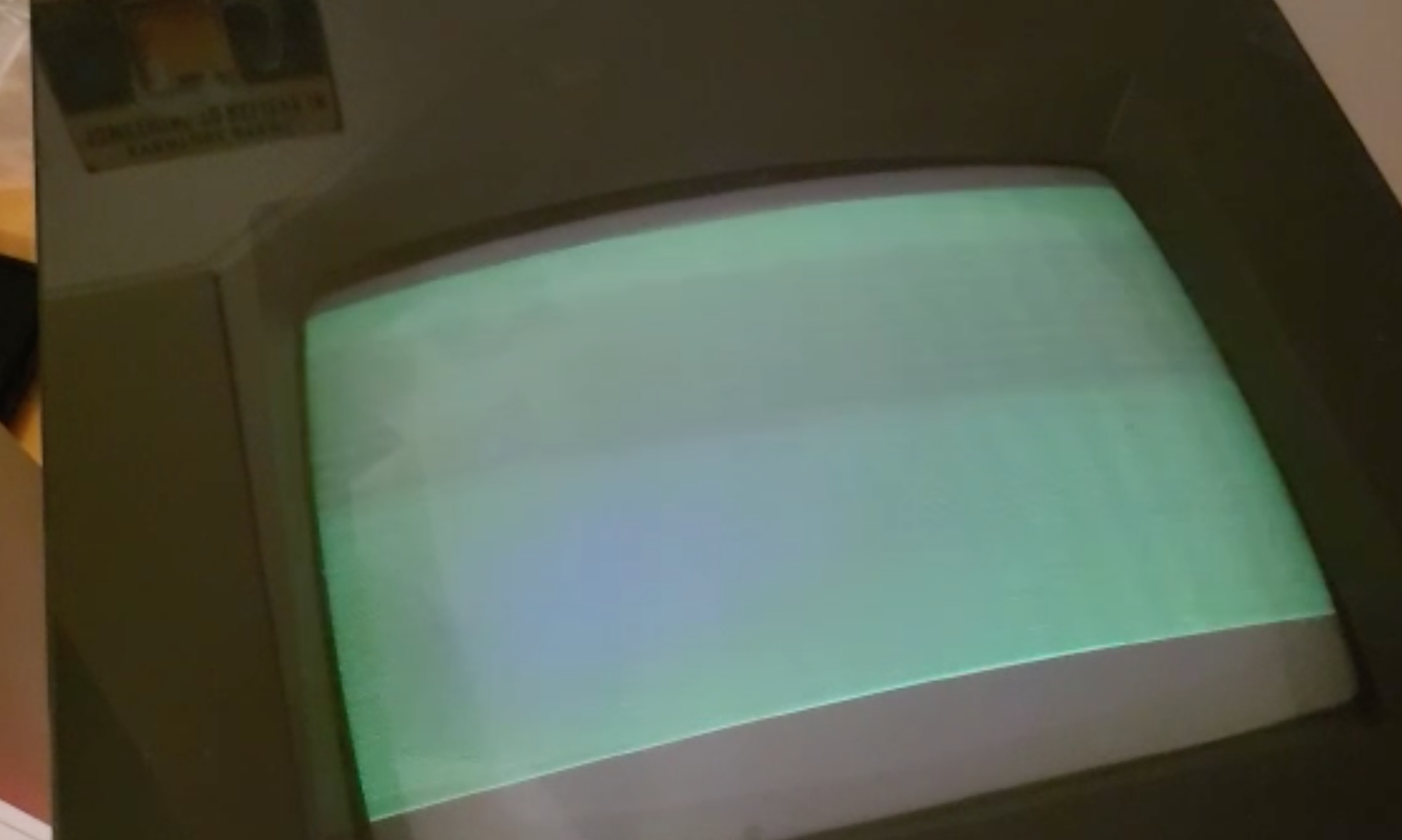

UPDATE mit de Platine wo ned lauft bim Kolleg: hanem mini «60 in 1» gschickt. Genau sglich Flackere!!

Any more clues?

Wohnt niemert i de nöchi vo Baden ond cha mol verbi ( mit Honorar) ?

[turntablism]

nur mal zu öppis uschlüsse....:

mit de platine in betrieb isch mit em multimeter d volt +5V am ahschluss gmesse worde ? Wievill zeigts ah ?

irgend e anderi platine (falls vorhande ? / nicht die selbe pandorabox) lauft ?

[m.o.terra kaesi]

nur mal zu öppis uschlüsse....:

mit de platine in betrieb isch mit em multimeter d volt +5V am ahschluss gmesse worde ? Wievill zeigts ah ?

irgend e anderi platine (falls vorhande ? / nicht die selbe pandorabox) lauft ?

weissi ned. Cha folgendes aber säge:
1. ech ha s'baugliche Cab (Midway 1979 cocktail) ond det lauft di identisch Platine. Händs jetzt vise-versa uusprobiert.
2. En reguläri (bootleg) Jamma-Platine lauft tiptop bi ihm.
3. Er häd a allne Regler omegschrübelet woner gfonde häd im Cab...häd null Ihfloss gha.

S'Cab isch also grundsätzlich in Ordning od d'Platine au.... also muss es a irgend eme "Kommunikationsproblem" ligge.

[Rtron]

Ganz e dummi Frag:
Häter a dene beide Potis (ohni Regler) miteme nöd leitende Schrubezieher au dreht?


[m.o.terra kaesi]

Ganz e dummi Frag:
Häter a dene beide Potis (ohni Regler) miteme nöd leitende Schrubezieher au dreht?


blaub i ned. nei. was mached diä?

Dummi Frog: sött en normale Schrubezieher eh niä leite mitteme Plastikschaft?!?

[turntablism]

Es isch ebbe so, idr lauft e platine mit plus /minus +5 volt. Isch s netzteil zum bispiel uf 4,9 volt igstellt, lauft vilicht pacman platine. Aber denn machsch es anders spiel ine und das bechunnt zwenig saft und lauft denn halt nöd. Also am netzteil regler vo 4,9 volt laaaangsam ufeschruube uf 5,0 oder 5,2 volt. (Meh als 5,2 sötts aber nöd si)
Für das bruchsch es eifachs multimeter. Oder di einte netzteil im cabinet händ e voltahzeig scho ihbaut.

60in1 spiel inehänke, cab iistelle und denn mit em multimeter am jammasteckeraschluss vo de platine go messe gah.

Quelle


Es muss nöd a dem ligge. Aber das isch eigentlich mal s erscht was i wür mache.
Für mich gsehts ebbe nöd würkli us wie es sync problem, chan mi aber au tüsche.

Also wer es cab hät, brucht es multimeter

[Rtron]

blaub i ned. nei. was mached diä?

Dummi Frog: sött en normale Schrubezieher eh niä leite mitteme Plastikschaft?!?

S chönt si, dass die gnau für Sync zueständig sind.
Ich wür glaub nöd miteme herkömmliche Schrubezieher amene Chassis umehantiere...

Chan aber au grad so guet si, dass de Turntablism recht hät. Ich wür zerst das versueche.

[m.o.terra kaesi]

Super Tipps! Mer probiered beides uus.
Loschtig esch jo, dass ech bi mim Cab niä so Problem ha...ha secher scho 4 Platine uusprobiert. eini devo äbe das 60-in-1.

[mastercello]

Bi der werde ja die Monitor Potis anders eingstellt si - denke au das esch es V oder H Sync Thema - die 60 in 1 verhaltet sich definitiv ned 100% "regelkonform" was 15k Bild betrifft, do beni fast sicher.

[m.o.terra kaesi]

Bi der werde ja die Monitor Potis anders eingstellt si - denke au das esch es V oder H Sync Thema - die 60 in 1 verhaltet sich definitiv ned 100% "regelkonform" was 15k Bild betrifft, do beni fast sicher.

Danke för de Tipp. Währid das di beide Regler im "rote Chreis" obe (siehe Post Rtron) ? Diä, woni sött mitteme gschiihte Schruubezieher dri

[mastercello]

Kei Ahning, Manual vom Monitor hilft da witer, oder allenfalls Bezeichnung under em Poti (V H Sync oder irgend so was bruchst).

[OlDirty]

Es isch ebbe so, idr lauft e platine mit plus /minus +5 volt. Isch s netzteil zum bispiel uf 4,9 volt igstellt, lauft vilicht pacman platine. Aber denn machsch es anders spiel ine und das bechunnt zwenig saft und lauft denn halt nöd. Also am netzteil regler vo 4,9 volt laaaangsam ufeschruube uf 5,0 oder 5,2 volt. (Meh als 5,2 sötts aber nöd si)
Für das bruchsch es eifachs multimeter. Oder di einte netzteil im cabinet händ e voltahzeig scho ihbaut.

60in1 spiel inehänke, cab iistelle und denn mit em multimeter am jammasteckeraschluss vo de platine go messe gah.

Quelle


Es muss nöd a dem ligge. Aber das isch eigentlich mal s erscht was i wür mache.
Für mich gsehts ebbe nöd würkli us wie es sync problem, chan mi aber au tüsche.

Also wer es cab hät, brucht es multimeter

Einfach eine kleine digitale Voltanzeige fix an den Jamma Harness anschliessen. Weiss man immer wo man steht mit den 5V.

https://de.aliexpress.com/item/33016874 ... XFrnlVqdD1

[Rtron]

Häsch gueti Erfahrige mit dene gmacht? So Jamma 5v Passtrough Connectors gits ja au. Ha nöd grad die best Erfahrig demit gmacht...

[OlDirty]

I ha i beidne Egrets so was verbaut. Nöd genau die, aber jo funtkioniert tiptop.Has eifach an Jamma +5V und GND aglötet. Hengt mer sCPS2 Multi a gseht mer schö wie's eim dSpanning zame riesst und den cha mer eifach wieder uf +5V nachjustiere. Ha da auch mol mit em Multimeter kontrolliert und passt.

[calanda]

Het öper en ahnig vo wo ich so es cab herkriege wuer?



Gesendet von iPhone mit Tapatalk

[sirarthur]

I de Schwiiz häts vermutlich sehr wenig oder kei Namco Noir, es Vewlix isch ja sehr ähnlich, hätts au scho uf ricardo gha. Ich find s'Vewlix chli schöner, mir gfallt de gap zwischen Cab und Monitor nöd...
da gitts das wahrschinli https://www.shadaloo.eu/index.php?route ... uct_id=223

[calanda]

I de Schwiiz häts vermutlich sehr wenig oder kei Namco Noir, es Vewlix isch ja sehr ähnlich, hätts au scho uf ricardo gha. Ich find s'Vewlix chli schöner, mir gfallt de gap zwischen Cab und Monitor nöd...
da gitts das wahrschinli https://www.shadaloo.eu/index.php?route ... uct_id=223

het den es viewflix au 4k und HDMI?

[sirarthur]

hmm, da ich keis Vewlix han, weiss ich das nöd genau. Ich nimm aber ah, dass es HDMI hätt, 4K glaub ich eher nöd. Das isch ja au nöd guet, gsehsch ja kei Pixel meh
Bi dene Cabs isch aber de Tusch vom Monitor miteme neue TV sicher eifacher, als bi de alte Candys

[calanda]

hmm, da ich keis Vewlix han, weiss ich das nöd genau. Ich nimm aber ah, dass es HDMI hätt, 4K glaub ich eher nöd. Das isch ja au nöd guet, gsehsch ja kei Pixel meh
Bi dene Cabs isch aber de Tusch vom Monitor miteme neue TV sicher eifacher, als bi de alte Candys

i wür gern eifach en pc chöne ahänke oder en konsole ohni grossi problem, sowie taito oder sega system.. das wer mis ziel

[sirarthur]

Hätt keine im Forum es Vewlix? Lutt de Beschribig händ d'Monitore vom Vewlix DVI Ahschlüss, da sött aber mit Adapter au HDMI gah.

[nnap]

Ja, sind aber maximal 1080p soviel ich weiss. Gitt aber lüt wo so universelli halter für de monitor mached. Denn chasch au es anders display inehebe.
