Arcade Cabs

[sirarthur]

16:9 Naomi Bezel, ist von Hand aus Sperrholz hergestellt. Auf den Fotos und je nach Lichteinfall sieht man die Holzstruktur und Fehler noch gut, wenn man davor sitzt, ist es nicht so gravierend. Falls jemand einen Tipp hat, wie ich die Oberflächenstrukur Kunststoffmässig hinkriege (Epoxy, Glasfaser ??), danke.

[sirarthur]

Pic2, der Lack ist matt,evtl. wäre Glanzlack besser, keine Ahnung...eine dicke Beschichtung, welche Unebenheiten ausgleicht und kratzfest ist, wäre ideal...

[turntablism]

Frög en schriiner wie das richtig lackiere lasch wenn sperrholz überhaupt chasch schön lackiere ?
Oder er macht grad es laminat druff.

Oder easy way..obe und unde instruction / move stripe anechläbbe, denn fallts nümm so uf.

Gseht ganz hübsch us susch.
De playasia passt aber nöd so det ane

[sirarthur]

ja, de Teil machi e mal no neu und dänn mit Instructionsheet und ohni playasia Chläber...

[meyerli]

ev. mit autofolie. weiss aber nöd wie guet die uf holz hebet, hans bisher nur uf alu brucht.

[turntablism]

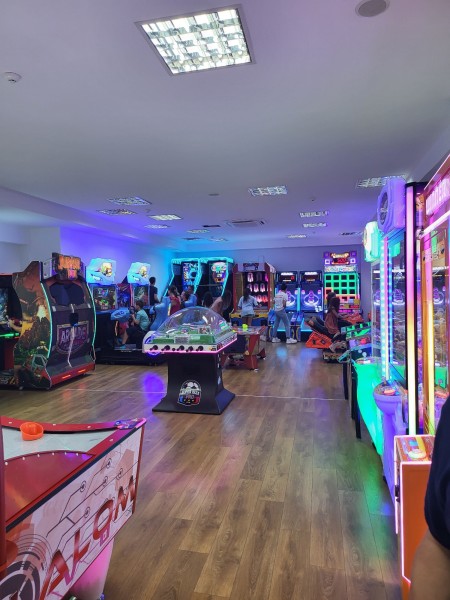

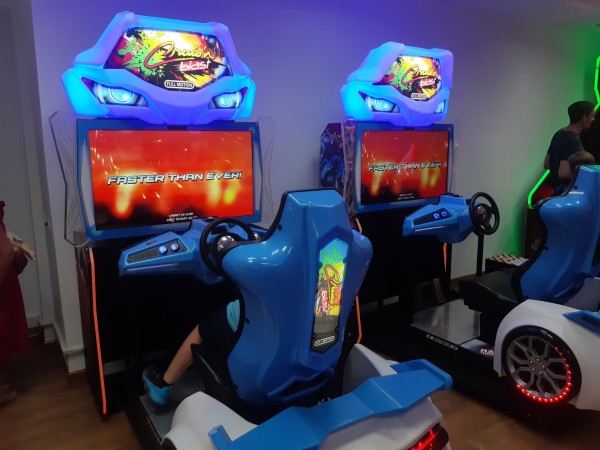

Wider bitzli arcade blingbling föteli.

[m.o.terra kaesi]

Schaad gehts a so Ort nor no di blöde HalliGalli Automate. Esch es totals anders Publikum als i de 90er.

[sirarthur]

Es hätt ja scho paar Cabs, aber stimmt scho, die ganze LED Belüchtige gsehnd chli trashy us...wo isch das, England?

[turntablism]

Ja, leider fascht kei richtigi videospieli meh usserd de outrun sp häts nüt gschiits. Defür diheime denn wider

Das isch uf Kreta, Griecheland.

Die Spielhalle händ d'automate vo da:
https://www.funworld.gr/index.php/produ ... xirismena/

Diä händ doch voll en Landing High Japan

[calanda]

im New York New York Hotel in Vegas hets dia grösst Arcade vo Vegas, het au fast kei Spiel kha.....

[calanda]

Ha sogar no es paar bilder


Gesendet von iPhone mit Tapatalk

[fifi]

Pic2, der Lack ist matt,evtl. wäre Glanzlack besser, keine Ahnung...eine dicke Beschichtung, welche Unebenheiten ausgleicht und kratzfest ist, wäre ideal...

Spachtle denn schliife bis smooth surface häsch, den lacke. Mit em Spachtel chasch au grad delle/löcher/unschönheite fillere.
Ich denke matt isch schlauer, vo wege spiegle vom moni innerhalb vom bezel wenn glanzlack nimmsch.

[Marco_in_motion]

Pic2, der Lack ist matt,evtl. wäre Glanzlack besser, keine Ahnung...eine dicke Beschichtung, welche Unebenheiten ausgleicht und kratzfest ist, wäre ideal...

Falls dir d'Meinig vome ehem. Autolackierer hälfe chan: das chasch nöd alles in einem ha, das muesch ufbaue.

0. Identifiziere was für e Lösemittelbasis de jetzigi Lack überhaupt isch, damit weisch was als nächsts kompatipel isch.

1. Ahschliefe vo hand mitteme grade Schliefklotz, bis de Untergrund fürechunnt a de höchste Stellene, falls es no ungschliffeni Stellene hät, vo Hand ahschliefe.

2. Grundierig sprütze, Polyurethan oder Epoxy, nimm sie dünn will diä bruuchsch nur für d'Adhäsion, damit die nächsti Schicht überhaupt druff hebet.
Ich würd Epoxy, hebet uf praktisch allem und und würkt Oberfläche-Entspannend.

3. Ahschliefe mit 400er Schliefpapier trocken, dänn en Polyurethan Füller - dä erhöht alles, damit im nächste Schritt, alli unschönheite abeschliefe chasch.

4. Wänn z'friede bisch, chasch alles mit 1200er Nass-Schliefpapier & Wasser smooth mache und dänn Farb druff sprütze.

Das wär de korrekti Weg zum sonen Untergrund wiä Sperrholz behandle wändt wotsch dases schön wird und hebet.
Kratzfeste Lack gits nöd, es gitt nur gwüssi Lackprodukt, wo stärkeri Ihwürkig bruuched, bis es en Kratz gitt. Diä sind aber eher Matt.

[fifi]

ja korrekt de shit mache isch hert, stufe um stufe ufbaue, da het en pro gsproche!

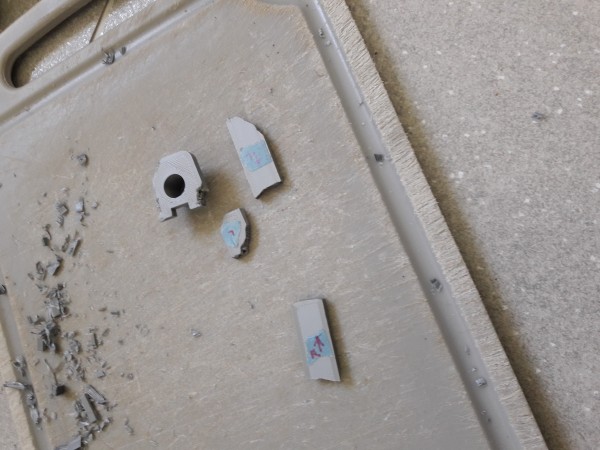

Ha hüt 3d druck teili fürs front cover mit em skalpel bearbeitet bis passt händ (3h), denn die sichtbare flächene grundiert.

[fifi]

Händ ihr empfehlige für shops zum parts bstelle?

Buttons/Joysticks etc.

Was empfehled ihr für d'Buttons Sanwa oder Seimitsu ? Bzw was isch de Schiedunter? D'Mass sind ja zimmli glich.
Semitsu PS-14-G <-> Sanwa OBSF-30

Fokus lieht uf Chügeliuswichspiel

Joys: Octagongate isch scho mal klar, wie unterscheided sich LS32 und 56 ? Mit Federe und Washers chame wohl au no was mache zum fientune, klar es isch natürli persönlichi gschmacksach. Was wär en guete Startpoint für Joys/Buttons etc.

Denn wasi au no sött wüsse: Bi de Sticks was für Crimpstecker sind das (Breite)?
Bi de Buttons, sowohl Sanwa wie Seimitsu isches 2.8mm.
Wasi bruch am endi, isch en kabelbaum für stick/buttons mit crimpstecker und am andere endi wohl losi litzene wili nannig weis wos häre gönd. Chan au stecker drah ha am andere endi, abknippst isch schnell. Wahrschindli gihts en fachusdruck vo dene kabelset wohni chan sueche, aber de kenni leider nöd. (arcade noob)

thänks!

[nnap]

LS-32 und LS-56 sind beidi guet. Wenn gnueg platz häsch, nimm de LS-32. Ich nimm meischtens die mittem 5 pin stecker ade sticks. Isch chli suuberer zum verkable. 'd Kabelshueh für 'd buttons sind 2.8er. Wenns schön wotsch mache gitts no so überzüg defür. Uf de cab siite häsch denn AMP UP Stecker für player 1/2. Buttons 4-6 häsch i de regel am separate connector.

Chnöpf würdi Sanwa näh.De kabelbaum sötsch under control panel harness finde. Du wotsch eine für Sega Naomi oder Net City. Blast City sött au gaa. Chasch natürlich au sälber krimpe

Bschtelle meischtens bide franzose:
https://www.smallcab.net/
https://jammastar.com/fr/
oder bim ängländer:
https://www.arcadeworlduk.com/

bide stecker händs chli apothekerprisse. Falls öppis bruuchsch eifach mälde. 's meischte sötti ume haa.
da no infos zude pinouts vom cab:
https://wiki.arcadeotaku.com/w/Sega_Naomi_Universal

[meyerli]

smallcab findi en Saftlade. Wen si was vergessed mitschicke wends en Bewis dases nöd debi gsi isch, was na schwirig isch.

Mini letschte Sticks und Buttons hani bim Akjshop bstellt und bi sehr zrfide gsi, isch aber sicher 2-3 Jahr her:
https://akishop.jp/

Kabelschue chunsch au bim Conrad über. Bstelli amigs weni de mindestbstellwert knapp nöd erreiche.

Chönt sogar si dasi na en Kabelbaum vo Naomi ControlPanel han. Chan im Moment aber nöd naluege (je nachdem wie dringend eine würd brucht werde).

[nnap]

akishop hani nösd glischted wills döt amigs ewigs gaat bis öppis chund

[Scarface]

https://paradisearcadeshop.com/

Buttons/Joystick isch gschmacksach....

ha immer seimitsu gha.

5pin aschlüss isch gäbig

[fifi]

Danke für Euri Antworte! <3

LS-32 sötted platz ha, bimne en alte wohni usbaut han gsehni LS-3 ufem print , de rescht isch verdeckt vom gate, aber es chan ja nu de sii.
Ich hett jetzt die ohni em 5pin connector gnoh, aber ja isch wohl eifacher und es gseht us als wäred teilwiis de stecker scho debi, das isch de dupont connector richtig? Ihr händ mi überzüügt

@Scarface
https://paradisearcadeshop.com/
De isch in USA so wie ich das gseh, shipping costs (usa overseas) sind ja amigs voll de killer, oder hät sich das gänderet inzwüsche?

@nnap
Danke für die usfüerhliche agabe, top! Ich doofi ha leider vergässe z'säge das en mister innechunt da ich ja gar kei orig hw debi gha han bi de cabs.
Ich bruch i dem sinn eifach kabelschwänzli wie meh so seiht aka harness, ich vergiss immer de english fachbegriff, jetzt weissi wasi mues sueche.
Allefalls chumi uf dis ageboht zrugg, häsch du e Crimpzange? Die fehlt mir ebe und billig sinds nöd, wie alles guete werchzüg...

JAP shipping hani eigentli immer guet gfunde, die händ anderi länder wo nächher sind (EU) überholt, teils au CH LOL. IDR hani jap stuff amigs innert 1 wuche gha, mit SAL shipping wenni mi recht entsinne (das isch pre corona gsi). Speziell FR hät mi unterirdisch dunkt bis de shit acho isch 2-3 wuche. Bim letschte FR shipping händs es quer durch FR gschickt bevors mal in export gange isch, ka was die mached, sinn machts emel null wasi bi dem tracking gseh han.

Conrad isch en apothekerlade, bsunders i de schwiiz. Bsp für en normale standart bedrahtete fucking 1/4W Widerstand wänd die -.10/stuck, bi anderne grosse häsch ab 10stk en staffelpriis vo 1ct/stuck, man rechne den no brainer

[nnap]

De 5-Pin Stecker bide sticks isch en JST NH.

Krimpzange hani verschiedeni, bruuche aber meischtens die: https://akishop.jp/products/hozan-p-706

Bim akishop chans scho mal 1-2 monet gaa bis er d sache abschickt.

Demfall häsch garnüt dinne? Au kein sound amp und luutschprächer?

[turntablism]

Wer will nochmal wer hat noch nicht ? RKLOK

http://www.rklok.nl/pics/Stock/3008nac%20(2).jpg
http://www.rklok.nl/pics/Stock/3008nac%20(1).jpg

Japanese Sega New Astro City arcade cabinet


- Wiring : Jamma
- Original Nanao/Toshiba MS9 screen , working ok , no visible burn in game
- 2 player 2L6B (repro) panel , new sticks and buttons (Sanwa)
- cabinet works 100% ok

Price : 1895 euro, ex shipping Europe, aprox € 195
I dont reserve cabinets, whoever confirms payment first gets the cabinet

[fifi]

okay danke für d'uskunft!

nein, leerghüs quasi, ich ha aber doch no s'eint oder ander originalteil atroffe.
speaker sind bim einte umme gsi, aber sicke im arsch -> entsorgt. bim zweite weissis nanig han das crt backcover nannig butzt.

moni's hets zwar debi gha aber ohni etwaigi chassis.
eine isch en orig (glaub toshiba) wo aber d'ablenkspuele en churzschluss hät, de ander crt isch wohl en thompson tv. burn ins hettets nöd.
Ich mach TV's inne -> RGB SCART, en passende 29" trini hani schomal, au en zweite 29" loewe aber de isch flat. evtl. suechi da no was anders.

Das wird s'nächschte abentüür, wennis framework ufbaue han. Ich hoff die ganz TV elektronik passt inne. Wobi gemäss service manual sötts nöd so gäch si, gsehs den wenni en offe han wie gross die PCB's effektiv sind.
Speakers, wär es wunder wänns die glich grössi isch und grad passe wür, mal luege, das isch di chlintsch sorg... ich meche ja gern.

De orig joy/button kabelbaum vom einte mit de, ich bezeichnes mal als "noami steckerli" am andere endi hani au. Aber ha denkt ich vergewaltige de nöd, evtl. cha das wer bruche mit orig hw. D'original Speaker Kabelschwänzli hani au b'halte. En Maintrafo isch bim einte au no verbaut gsi, inkl. irgenwelchen geduns primär agschlosse, ich vermuete es isch en netzfilter oder so etwas in de art.

[nnap]

Ja, s silbrige chäschlti isch en filter dänki. De riese trafo isch en step down und denn hätsch uf de ablag uf de vordersiite s 100v netzteil für jvs.

[fifi]

Ich han e frag, wenn muessi das NOA-1011 Blech gnau montiere?

Ich ha mir notize gmacht dases es "sandwich" gmacht hät mit em upper cover NOA-1005 und de CRT rückabdeckig NOA-1200 (siehe explosionszeichnig).
Ich ha no es bild nachem usenand neh, wo s'andwich no zämme gsi isch, und ich den crt cover vom sandwich trennt han zum butze.
das isch aber no letscht jahr gsi, und ich weiss inzwüsche dasmer cabs nöd i de richtige reihefolg demontiert händ. Also CRT backcover mit em "FL" gedöns obedrah i eim schritt.

S'blech wird als FL braket aghe, also zum d"neon röhre" montiere wie de laie so seiht zu dene.
Explosionszeichniig:

Es chan si das bim eine (links) d'FL armatur tatsächlich uf dem blech gsi isch, bim andere (rechts) ischs vorschaltgrät as upper cover montiert gsi und d'FL i die 2 halter gsteckt. Ha beid mit LED "FL" 220V direct ersetz, kei vorschaltgrät meh etc, links nanig montiert nur dri glehit.

De häts upper cover montiert und den später s'backcover im wiederufbau tutorial wohni au mal saved han, s'FL bracket chunt leider nöd vor.
https://forum.arcadeotaku.com/viewtopic.php?t=46

Ich vermuete, 1) upper covers montiere, wasi scho gmacht han (er nännts light covers im TUT), 2) de moni ibau (hinne frei), CRT backcover, und den vo vorne NOA-1011 innehebe und die 2 schrube fürs "sandwich" innemeche.
Korrekt?
