Games gebaschtel Topic (Reparatur, Mod. Elektronik, etc...)

[turntablism]

passt zwar nöd unter games...

han en becherelko wo dahin isch.


da isch de plan derzue

theoretisch chan ich doch de usenand näh und zwei vo dene ine meche ?


häts da en elektroniker ?

[fifi]

Hey drähtisch,

ich ha so elkos au scho müesse tusche und mit baugliche ersetzt. Hans amigs bi Gitiröhreamps atroffe i de PowerSupply Sektion.
Am Schemata a gsehts us als wär das bi dir au de Fall.

Öb das chasch mit 2 Elkos back 2 back chasch ersetze bimmer nöd so sicher, ich frög mi grad weg de Kapazitäte wege serieschaltig.

Was me sicher chan mache en pibolare elko geg 2 gepolti tusched, will die den aber in serie sind, muess 2 doppelt so grossi ne (kapazität.)

Dinn Fall isch aber chli anderscht, beid kathode uf GND.

Lug mal, weg de Dimensione muesch halt checke öber innepasst.
https://www.tube-town.net/ttstore/jj-50-50-f-500-v.html

JJ Electronics
F&T

Vo dene Brands sötsch so Kondensatore finde würi säge , F+T isch chli tüürer aber sis Geld sicher Wert.

[turntablism]

ah, ich ha an dem grät nix mehr gmacht gha und mich uf anders ihlah...schriibes grad is richtige topic.
btw, de link tube town muss ich mal speichere, falls ich mal was nöd finde und de ladde das het.

[fifi]

Ja TT isch e gueti quelle wenn mit Röhreamps ztue häsch.

[rebornkid]

Ich sueche öper, wo en Game Gear chönti allefalls repariere... Black screen, kei Ahnig was dUrsach isch.

[nnap]

Warschindlich d caps. Wenns nie gwächsled worde sind, sinds sicher überegheid.

[meyerli]

Da hesch Kits:
https://retrosix.co.uk/Game-Gear-Capaci ... p141462762

[fifi]

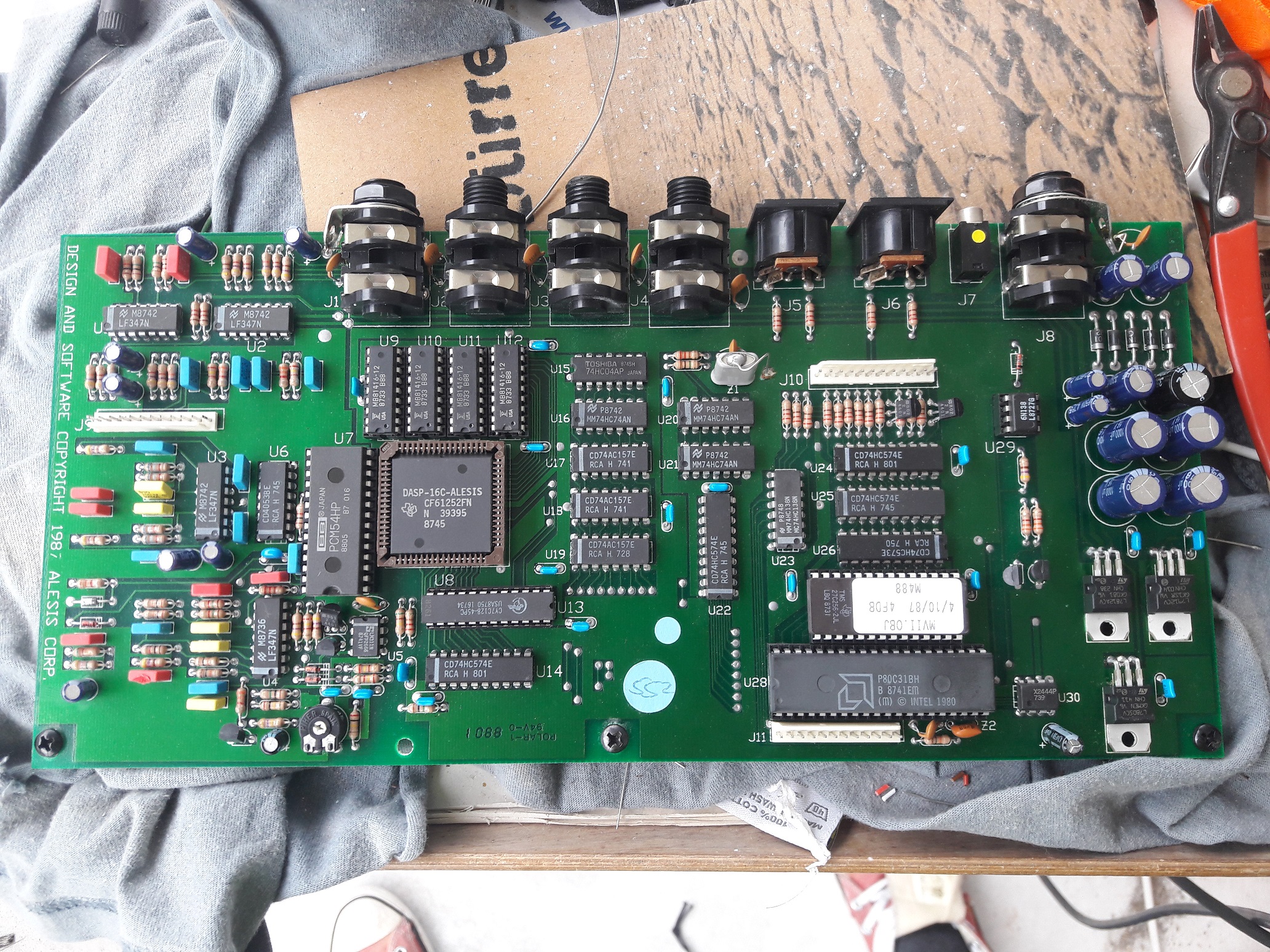

Alesis Midiverb II wohni vor X mönd id hand druckt becho ha als defekt.


Isch 50/50% gloffe bis er iwenn nurno digital noise gmacht hät oder grad vo afang ah noise produziert. Je nach tageslune, aber so nöd bruchbar.
Irgend en dödel hät schomal drah ummegmecht, aber nöd guet.

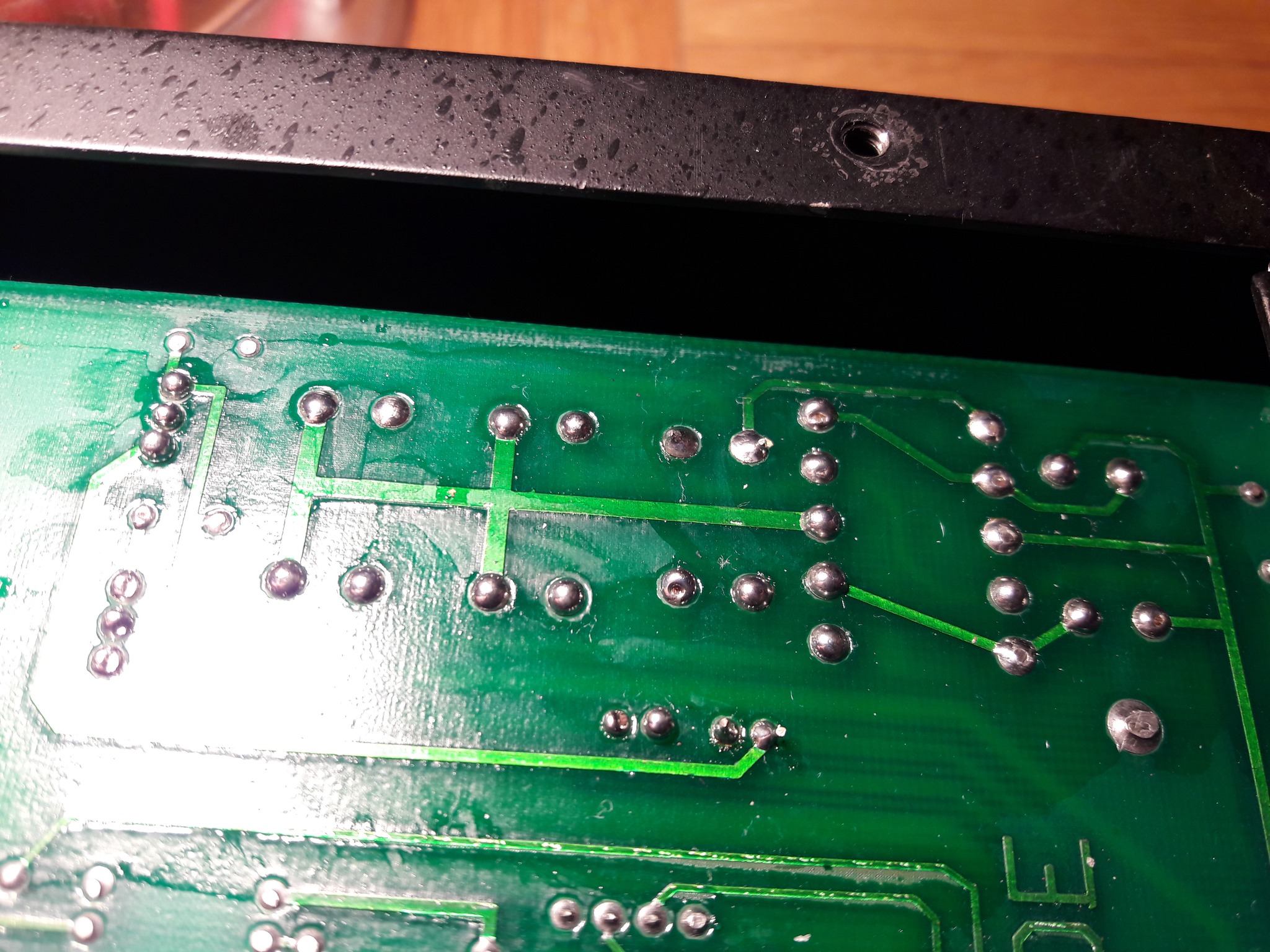

Geili solderjoint vom dödels, nöd! Was mi aber drunder erwartet hät...

joints

Huere ziit verbrate bisi alle shit dusse gha han (1h, das wär i 20-30min locker gange) und kei pads zerstöre, ich glaub de dödel häd d'bei uf plan kürzt vorem ilööte

ciao

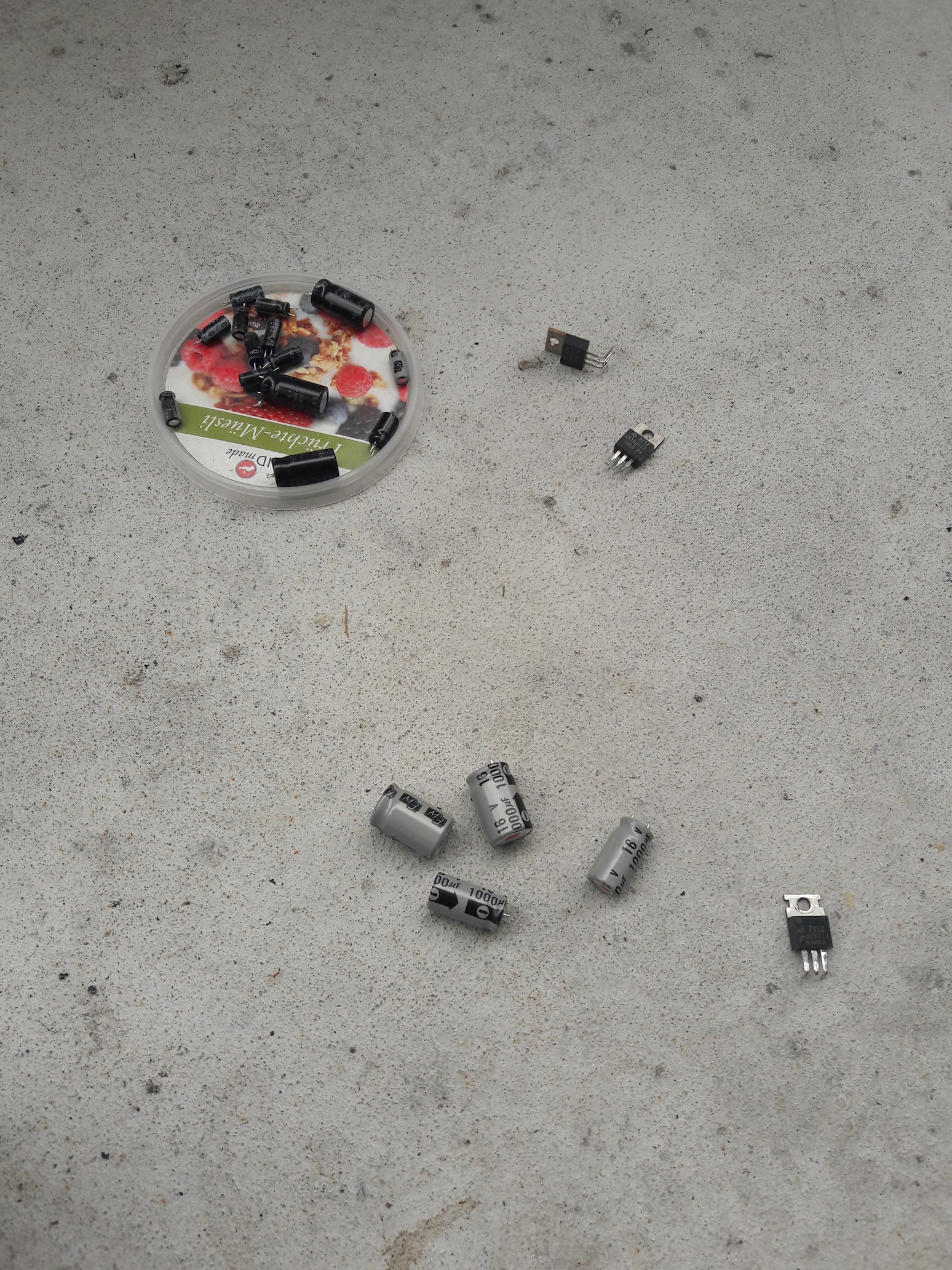

partsin

Will nannig, -12V Rail dead, döt hät er au filzernotes uf de platine hinterlah... Ha e toti diode gfunde im PSU circuit, was für morn. Döt hät de Dödel au ummegwerchet, hans mal si glah will d'bauteil optisch (was nix heisst) ok usgeh händ. Ersetz grad alli.

[m.o.terra kaesi]

tue mis Thema mol do inä:

hamer en alte Philips Monitor gholt mit AV-Ahschluss und Antenne. Wenni Konsole mit Scart ahänke gihts es Flimmerbild mit erchännbarem Hindergrund vom Spiel. Aber ich schaffs eifach ned, de AV-Kanal ahzschtüüre. Au ned mit de (Universal-)Fernbedienig wo en AV-Taste häd.
Ha imene Forum gläse, das segi wäge Pin 8 wo 12 volt bruucht ond dä schaltets sälber um. Seid das eu öpis?
Miteme VCR müsstis offebar go bzw. müssti das dezwöschehänke. Schisst mi notürli ah. Und Scart-Stecker modifizierte schiist mi au ah.

[fifi]

tue mis Thema mol do inä:

Pin: 8 TV/AV-Umschaltung/Seitenverhältnis (Schaltspannung)
Level 0 = 0..2 V– = TV (Standard) AKA OFF
Level 1A = 4,5..7 V– = AV (16:9)
Level 1B = 9,5..12 V– = AV (4:3) @ Ri > 10k Ohm

Ja das sött scho so sii, wenn 9,5-12V drah häsch söttet er umschalte uf 3:4 Bild.
ABER, meischtens häsch ja eh nur 5V ufem Scart.

Wasi aber im allgemeine komisch find, du gsesch Bild aber mit rusche. Was heisst das gnau?
Ers chaltet zwar um (woher söll sbild suscht cho?) und du häschs s'statischi rusche wie uf de "tote" UHF Kanäl, drüber inne?
Vlt es Bild? Vtl ischs ja was anders....

-------------

Ah un de Midiverb II halled au wieder brav

[m.o.terra kaesi]

Mache morn es Foti.
Jo, esch es rusche (flimmere) of allne Kanäl 0-49

[m.o.terra kaesi]

Has mit Mega Drive und PS2 probiert...

[turntablism]

probier mal en dreamcast mit em spiel wo 50/60 hz test chasch mache.

[m.o.terra kaesi]

probier mal en dreamcast mit em spiel wo 50/60 hz test chasch mache.

ha grad käs DC zur Hand.... is Menu chämt i jo au ned?! Bi de PS2 chasch jo au 50/60hz ihstelle... aber au det chomi notürli ned is Menu

[turntablism]

kein zweite tv wo dernäbed chasch stelle ?
es gseht nach me sync problem us. ich verstah aber zwenig vodene signal...da chan der de fifi sicher meh hilf büüte.

[m.o.terra kaesi]

kein zweite tv wo dernäbed chasch stelle ?
es gseht nach me sync problem us. ich verstah aber zwenig vodene signal...da chan der de fifi sicher meh hilf büüte.

Hani jetzt mol probiert mitteme 2. TV. Han en PAL PS2 ahgänkt (dini HDD ) und dänn es PAL game ond es JAP game laufe loh... ha kä Uswahl gha zwösche 50/60 hz (machts nid immer je nach Moni glaubs)... of jede Fall häds ofem Philips kä Ihfloss gha (esch no bitz tricky: mer söll jo eigentli Scart-Stecker niä im Betrieb wächsle, wäg de Spannig!)

Cha no mittere JAP PS2 probiere sosch, diä wär de ganz sicher 60hz.

[fifi]

Hmm..

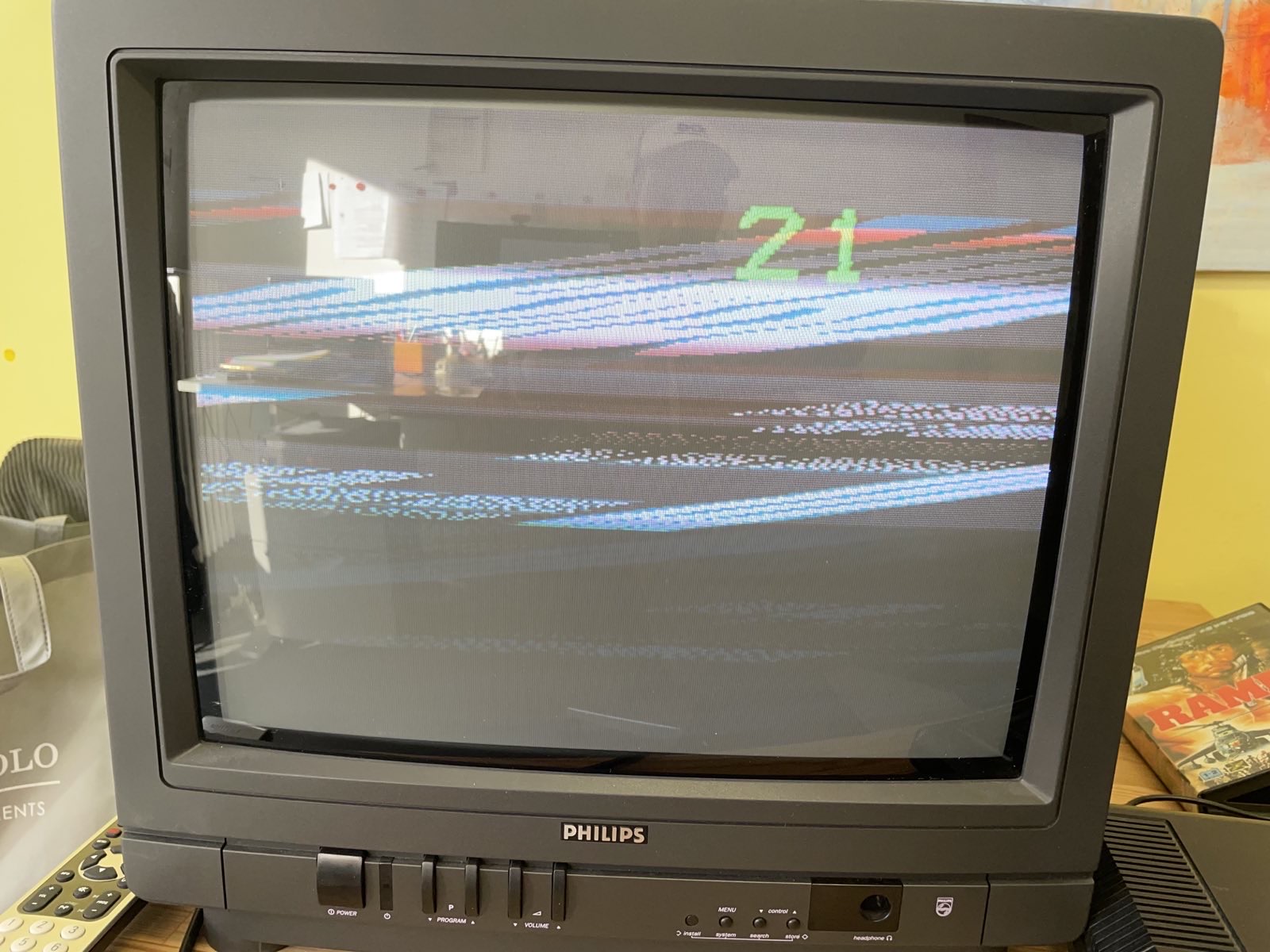

Isch s'erschte bild es Everdrive Menü?
Wasi komisch finde, rechts obe isch das s'OSD? Gseht's OSD iwo OK us oder isch das immer so?

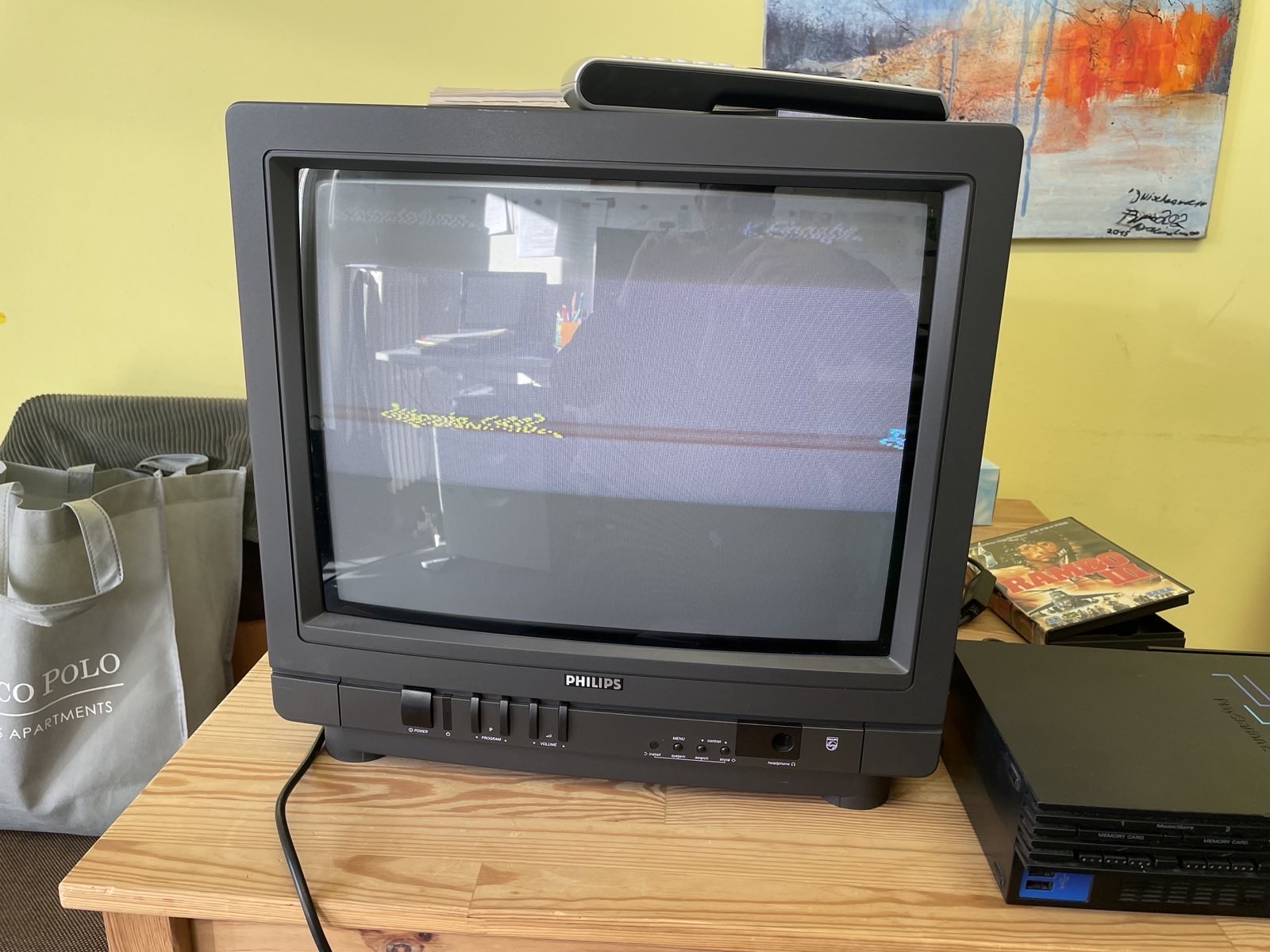

s'zweite Bild würi säge vertical sync Problem.
Döt pointet au s'erscht anne, aber weg em OSD bimmer nöd sicher.

Model vom TV? Jahr/Revision?

[m.o.terra kaesi]

hmm... s'OSD esch vo de Position glaubs scho immer det, doch.
Das Modell esches, log: https://www.manualslib.com/manual/36035 ... tml#manual

[m.o.terra kaesi]

was chönts no bringe?

• Ghüüs uufschrube und verdrohtig SCART kontrolliere?

• Es VHS Grät dezwöschehänke, i de hoffing, dass de über Pin 8 die besagte 12v laufid, wos offebar brucht, damit de AV-Kanal erchännt wird?

• dä huere Moni id Tonne werfe?

[turntablism]

im manual gsehni nur scart und antenne aschluss. isch das richtig ?
mach doch mal es foto vo hinde und wie du dini konsole aschlüssisch.

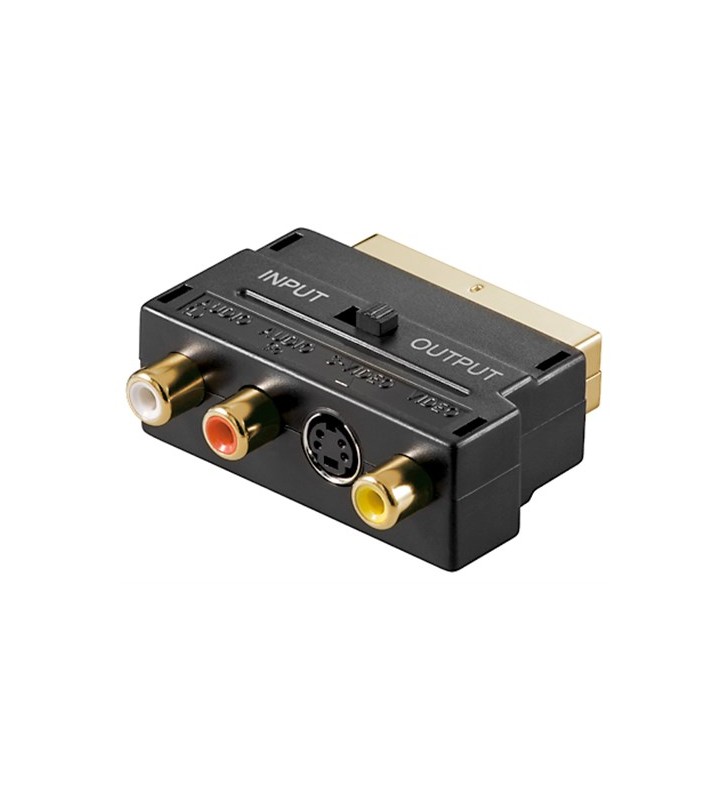

hesch sonen scart stecker in TV igsteckt wo denn mit em av (cinch) kabel vo de konsole dri gasch ?
sowas ?

wür au mal irgend welchi grät zersch aschlüsse und probiere...dvd, vhs, atari 2600 über de tv aschluss etc..
susch denn mal würkli de scart stecker prüefe - mal mit de taschelampe dri luege (pins ok)
ufschruube und mit em multimeter dure piepse.

lötstelle wo de scart im innere uf de platine aglötet isch ahluege.

[fifi]

siite 7 (physischi zahl ufem manual) döt staht das mit ufe abe oder 0 uf de scart igang chunsch. 0=AV isch ja no bi vielne so gsi.

oh man weg em OSD, ich ha gmeint das komischi chline ufem ershte bild seig es zerquetscht osd, debi hets ja ufem 2e d'antwort gha. arf...
Also OSD OK, Bild nöd, dH de CRT sött eigentli OK si.
s'zweite bild gseht arg nach sync issue us, oder vlt au es rolling?

Was für Signal hausch denn inne?
RGB? Falls ja -> evtl isch de TV nöd RGB fähig. (Chamme allefalls modde)
Wenn über so en Adapter wie de drehteller gschriebe hät gasch denn sött s'Bild ok sie falls de TV kei freud a rgb hät.
Signalgeber (Konsole/Kabel) laufed aber all ok susch?

[m.o.terra kaesi]

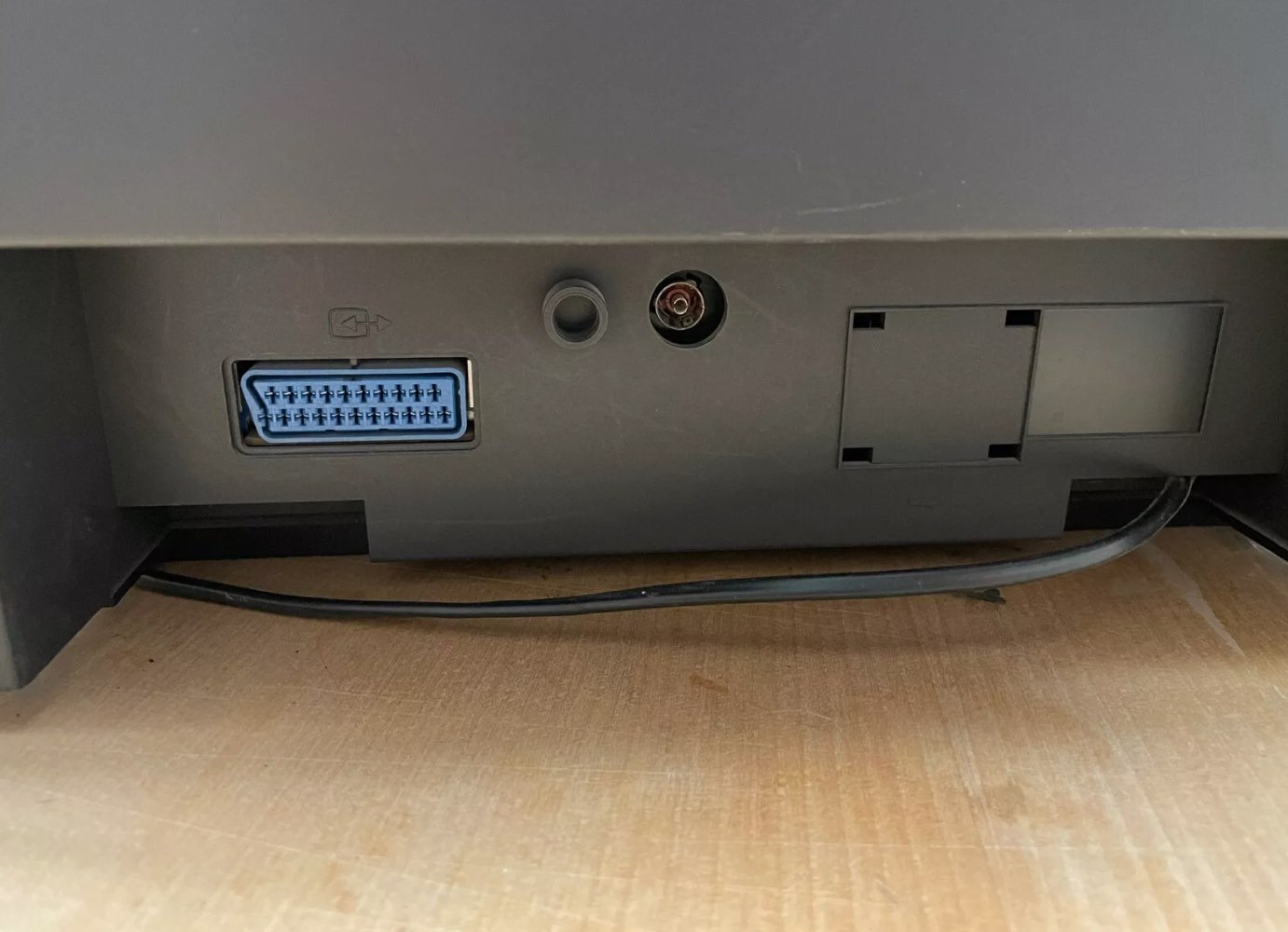

im manual gsehni nur scart und antenne aschluss. isch das richtig ?
mach doch mal es foto vo hinde und wie du dini konsole aschlüssisch.
hesch sonen scart stecker in TV igsteckt wo denn mit em av (cinch) kabel vo de konsole dri gasch ?
sowas ?1.jpg


wür au mal irgend welchi grät zersch aschlüsse und probiere...dvd, vhs, atari 2600 über de tv aschluss etc..
susch denn mal würkli de scart stecker prüefe - mal mit de taschelampe dri luege (pins ok)
ufschruube und mit em multimeter dure piepse.

lötstelle wo de scart im innere uf de platine aglötet isch ahluege.

nei, han kei so shizzle-stecker benutzt. immer direkt mit scart-kabel (z.B. umbaute MD) von de Konsole uus.
Ond jo, es häd tatsächlich nur en SCART + ANTENNE hinde.

[m.o.terra kaesi]

siite 7 (physischi zahl ufem manual) döt staht das mit ufe abe oder 0 uf de scart igang chunsch. 0=AV isch ja no bi vielne so gsi.

oh man weg em OSD, ich ha gmeint das komischi chline ufem ershte bild seig es zerquetscht osd, debi hets ja ufem 2e d'antwort gha. arf...
Also OSD OK, Bild nöd, dH de CRT sött eigentli OK si.
s'zweite bild gseht arg nach sync issue us, oder vlt au es rolling?

Was für Signal hausch denn inne?
RGB? Falls ja -> evtl isch de TV nöd RGB fähig. (Chamme allefalls modde)
Wenn über so en Adapter wie de drehteller gschriebe hät gasch denn sött s'Bild ok sie falls de TV kei freud a rgb hät.
Signalgeber (Konsole/Kabel) laufed aber all ok susch?

0: Kanal null bringt leider nix. Han extra en Universal-Fernbedienig kauft. Det chani alles ahstüre, ussert d'AV-taschte macht au det nix.
RGB: jo, all Konsole woni probiert han sind RGB
Adapter: das chani no probiere mittem adapter, machi morn.
konsole: sind all okay, jo. of jedem andere Beamer und Scart(RGB) TV funzids.

[m.o.terra kaesi]

by the way: ...danke für eui Hilf bis do äne Jungs!!

[m.o.terra kaesi]

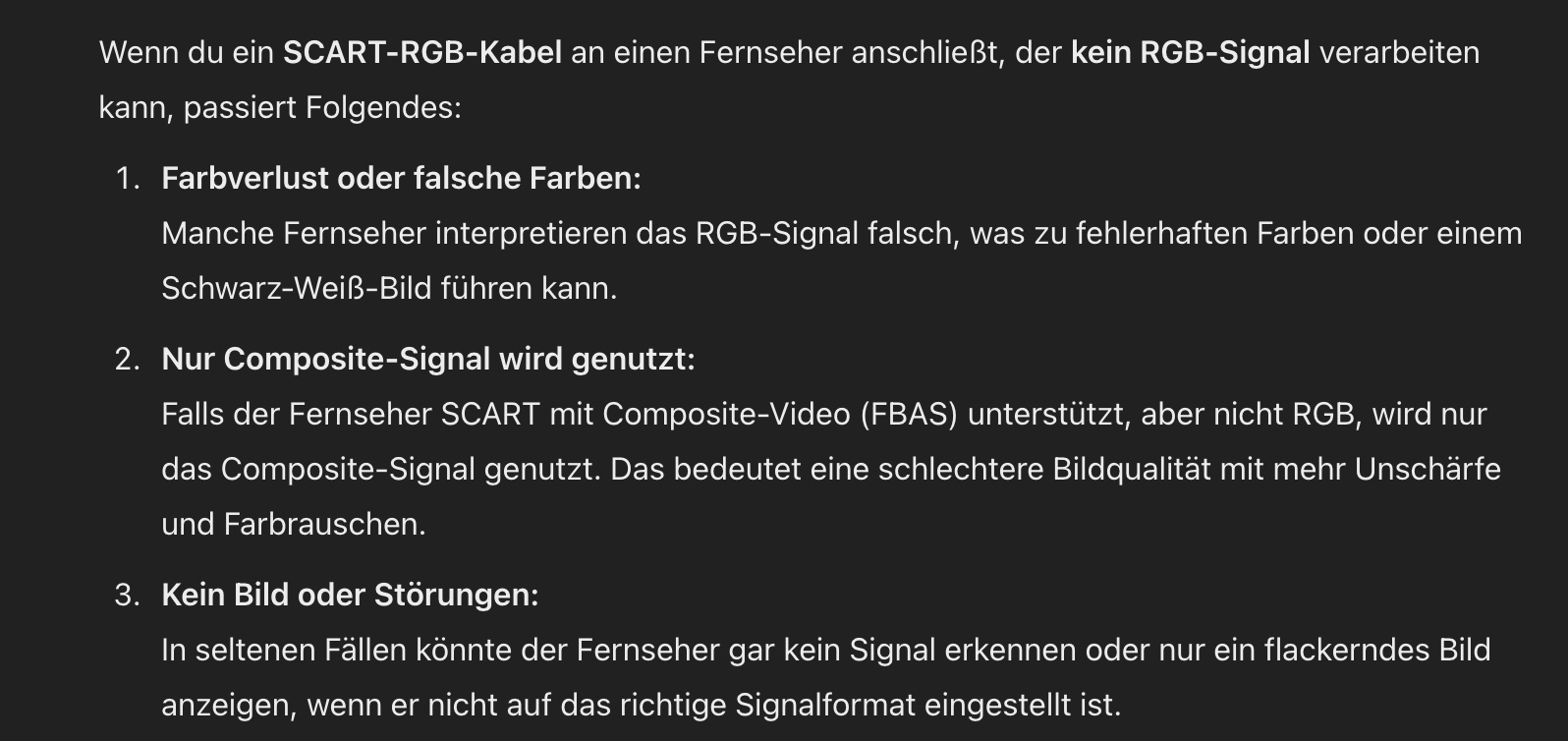

nomol ech.... ha chli recherchiert. chönts häch i sonen Richtig go?

Hatte schon oft den Fall, daß ältere Fernseher überfordert waren, wenn sie ein voll beschaltenes Scartkabel in Verbindung mit RGB-fähigen Receivern bekommen haben! Da gehen irgenwelche Informationen drüber, die die Syncronisierung total aus dem Takt bringen!

Geholfen hat dann ein uralt-Scart-Kabel aus dem Baumarkt mit Minimalbeschaltung für FBAS, das man sich natürlich auch selbst durch Abtrennen aller unbenötigten Strippen herstellen kann.

oder äbe doch so do:

Wenn die Fronttasten die Auswahl nicht zulassen (selten, aber möglich), benötigen Sie entweder die Fernbedienung oder müssen 12V an Pin 8 des Scart-Anschlusses senden. Dies kann mit einer externen Quelle erfolgen oder einfacher, indem Sie 12V vom TV-Chassis selbst abgreifen (aber dies ist nur für Experten).

das seid übrigens CHAT-GPT...
