Games gebaschtel Topic (Reparatur, Mod. Elektronik, etc...)

[fifi]

Hmm vlt liehts a de uni FB, probier mal channel 1 und den channel down Taschte oder 99 und uffe. Den müesst er ja zu 0 springe.

Probier das mit em Adapter, GELB langed für bild. Denn gsehmer was passiert, was wiiterhelfe wird.

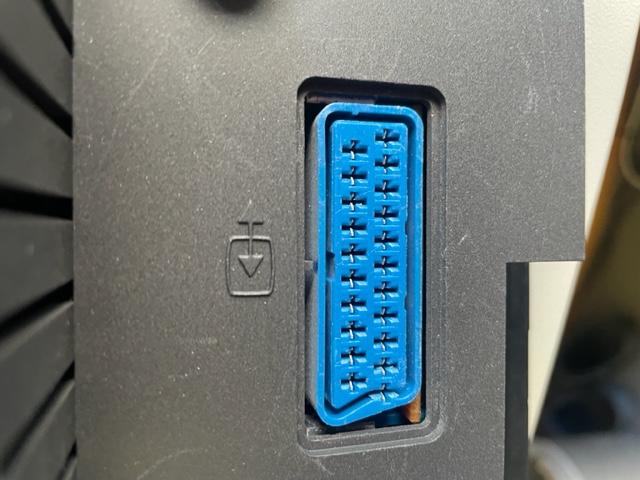

öppis isch mer no iufgfalle, d'SCART buchse isch BLAU.
Ich ha blau schomal iwo gseh, normal triffsch ja schwarz ah (bi da aber nöd 100% sicher, chönt au nach hersteller modell variere) ich glaub bimne Löwe.

Das isch zwar physisch en scart gsi, aber döt häsch spezifischi HW zuebehör chönne ahänke, nöd "normali" grätschafte (hani im handbuech müese lerne). Im link vom handbuech, gsehts aber eigentli normal us (wenns model mit region/revision/version 100% matchup isch).

Was au chli komisch isch d'symbolik bim scart INPUT, es gaht en pfiil geg inne und usse (in & out???). Bimne Input gasch eigentli nur inne.. allefalls en hiwiis. IDR hets ja amigs es "viereggli" mitme pfiil inne. Müesst mehr vlt mit andere philips vergliche (bildersuechi), weiss nöd öb das en industrie standart gsi isch -> black SCART, -> blau EXTRAWÜRSTE...

D'stüürspannige ufem scart sind nur defür da das de tv automatisch uf de input switch mit em korrekte format sobald was innechunt. fürs bild darstelle häts nix ztue.

[m.o.terra kaesi]

es esch wie verflixt...

ha jetzt en scart to scart Adapter gno (öpis anders chani jo gar ned mache...höchschtens scart-to-antenne)... häd aber nix brocht.

Das hani no im Internet usegfonde betreff "blaue Buchse":

Blaue Scart-Steckverbinder wurden oft in PAL-Regionen verwendet, um anzuzeigen, dass RGB unterstützt wird. Das war hilfreich, wenn der Fernseher mehrere Scart-Eingänge hatte, von denen einige nur Composite über Scart unterstützten. Da Ihr Fernseher nur einen Scart-Anschluss hat, kann man davon ausgehen, dass er RGB unterstützt.

Ergo müssts offebar tatsächlich en RGB-Scart sie! Komisch findi v.a. au, dass i au mit de Fernbedienig de AV-Kanal ned cha erzwinge. All ander Kanäl und Funktione (Lautstärke, Info) goht. Ech cha mer fasch ned vorstelle, dass i de AV-Kanal NUR cha erzwinge, wenn au wörkli es passends Signal im Input vom Scart esch.

[m.o.terra kaesi]

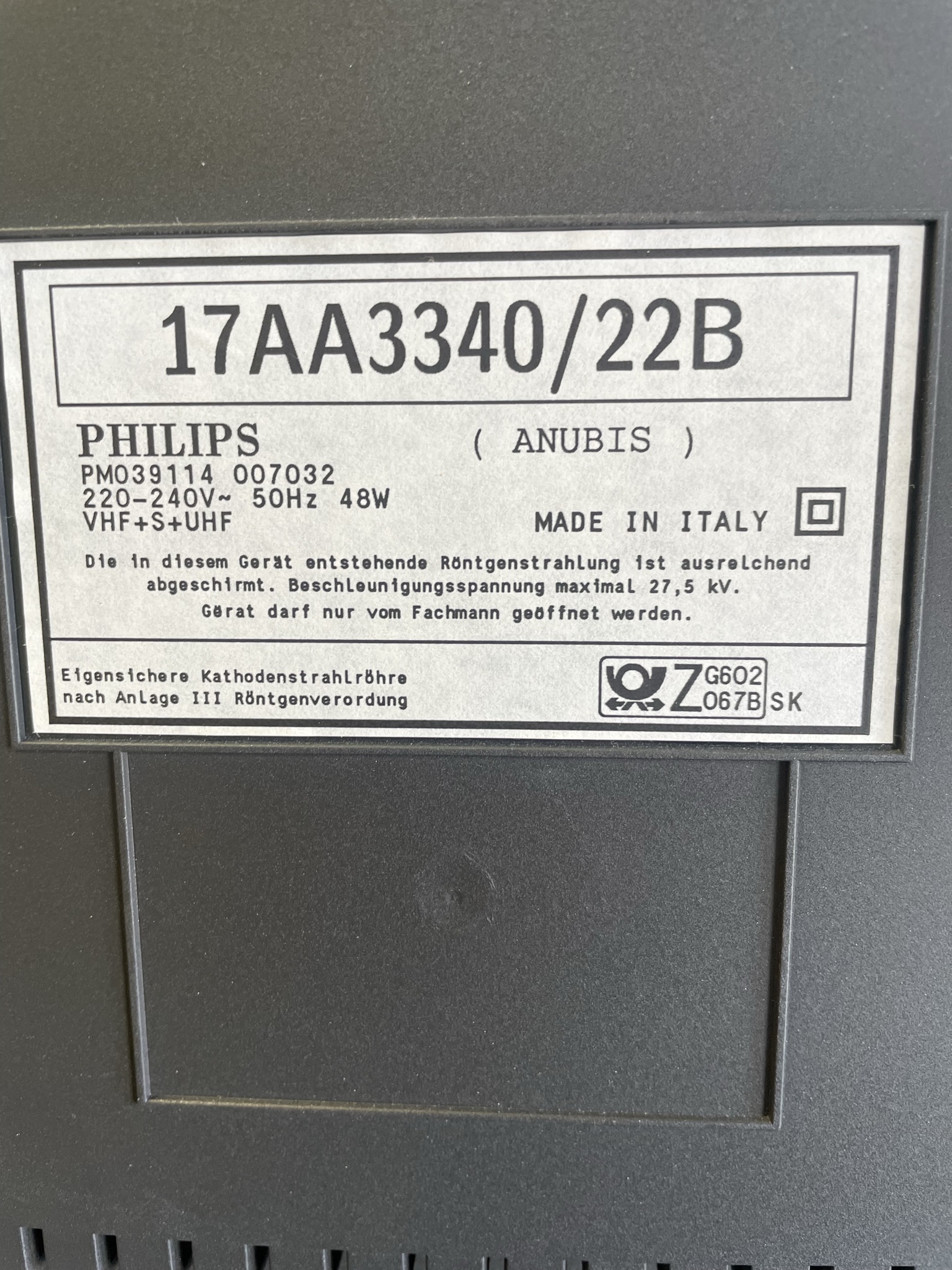

...do öbrigenz no d'Etikette vo hinde droff. Vellecht gehts do no en Spuur

[m.o.terra kaesi]

shit... ech has glaubs usegfonde... dank ChatGPT... has Symbol überhalb vo de Buchse + Modellbezeichnig duregä ond das häds usegschpuckt:

Vielen Dank für die Angabe der Modellbezeichnung deines Fernsehers: Philips 17AA3340/22B. Das von dir beschriebene Symbol oberhalb der SCART-Buchse, ein linker Pfeil mit vertikaler Linie, weist darauf hin, dass dieser Anschluss als SCART-Ausgang (AV-Out) dient. Das bedeutet, dass du das vom Fernseher empfangene Signal über diese Buchse an ein anderes Gerät, wie beispielsweise einen Videorekorder oder DVD-Recorder, ausgeben kannst. Somit ermöglicht es die Aufnahme oder Weiterleitung des Fernsehsignals an externe Geräte.

Es seg also NUR Scart-OUTPUT... kei Input
(komisch isch eifach, dass s'Symbol en Pfiil i beid richtige ahzeigt ond au i de Ahleitig ganz klar en VCS Recorder cha connected werde, also doch Input? Oder häch en "Überwachigskamera-TV wo mer en VCS nur drum ahänkt, zum s'Bild speichere?!)

[fifi]

Hmm gseht nach 2 mal chatgtp antworte uus. (Das war hilfreich blah blah)

Ich halte die antworte für komplette schrott ehrlich gseiht!

D'symbolik isch klar bi-direktional uf de scart buchse.

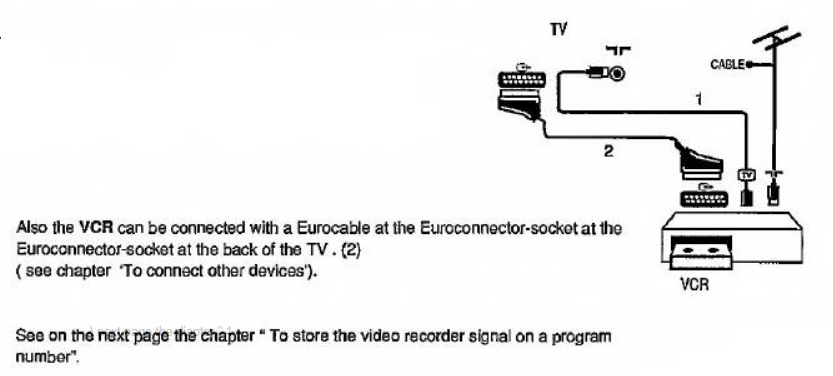

Wenn's sbild vom manual aluegsch, wie isch de signalfluss?
Antenneaschluss -> VCR
Vom VCR gahts eimal coax (antenne) zum tv antenne igang, und eimal per scart an tv.

Aber hey lueg mal was da au no staht!
See on the next page chapter "TO STORE THE VIDEO SIGNAL ON A PROGRAM NUMBER"!!!!
Du musch offebar de SCART uf en channel zuewiese, au no nie gseh!! Bzw bie B&O muesch ähnlich wrap your head around our concept mache.
Hihi.

[m.o.terra kaesi]

Hmm gseht nach 2 mal chatgtp antworte uus. (Das war hilfreich
Aber hey lueg mal was da au no staht!
See on the next page chapter "TO STORE THE VIDEO SIGNAL ON A PROGRAM NUMBER"!!!!
Du musch offebar de SCART uf en channel zuewiese, au no nie gseh!! Bzw bie B&O muesch ähnlich wrap your head around our concept mache.
Hihi.

ech weiss ned so rächt... aber probiers nomol... es stoht äbe det "only if you are using aereal cable" (also antenne). Es goht immer devo uus im Manual, dass mer de VCR au no glichziitig mit em Antenne-Kabel verhänkt

[fifi]

ah my bad, ja wenn VCR signal wotsch über RF laufe lah.

Aber grad s'nächschte chapter to connect other devices, seit scart & channel 0.
Warums aber immer RF au no mit innenehmed, kA...

At this point: Ich glaub a de Scart Buchse isch en Pin nümme guet oder Lötpünkt vo de Scartbuchse uf em Board broche weg mechanische iwürkig.
Bild häsch ja gha, au wenn komisch. Switche hät er nöd welle, obwohl es signal chunt. Also vlt mind sync und p12 im nirvana?

[turntablism]

mal am scrat chli umegwaggle und luege obs en wackel hät ?

[fifi]

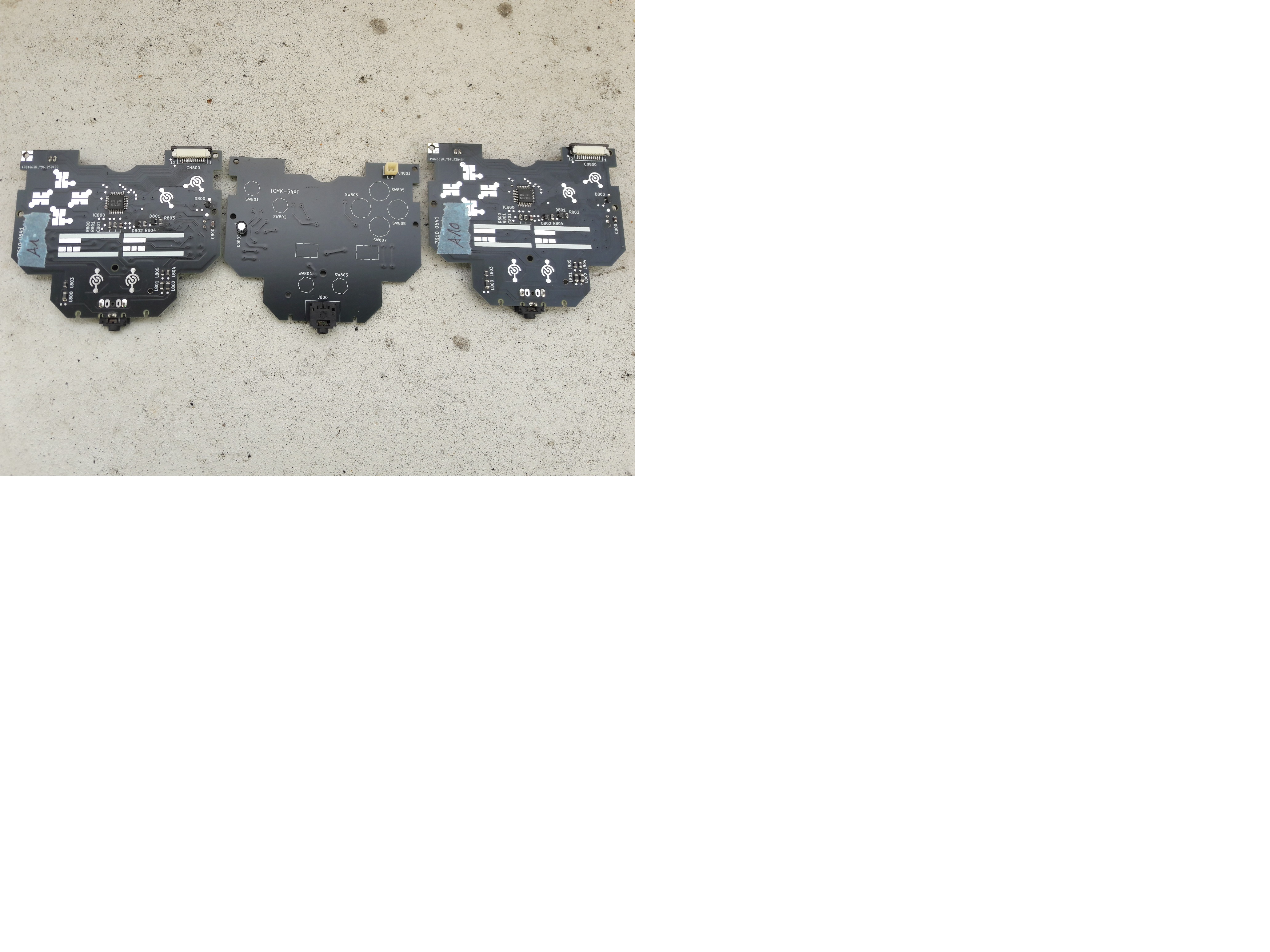

Hüt 3 repro GT controller boards, no komplett transplantiert. De nnap het mer no es chlises tutor ghe für d'heisluftstaion zum chips entlöte. Guete mah!

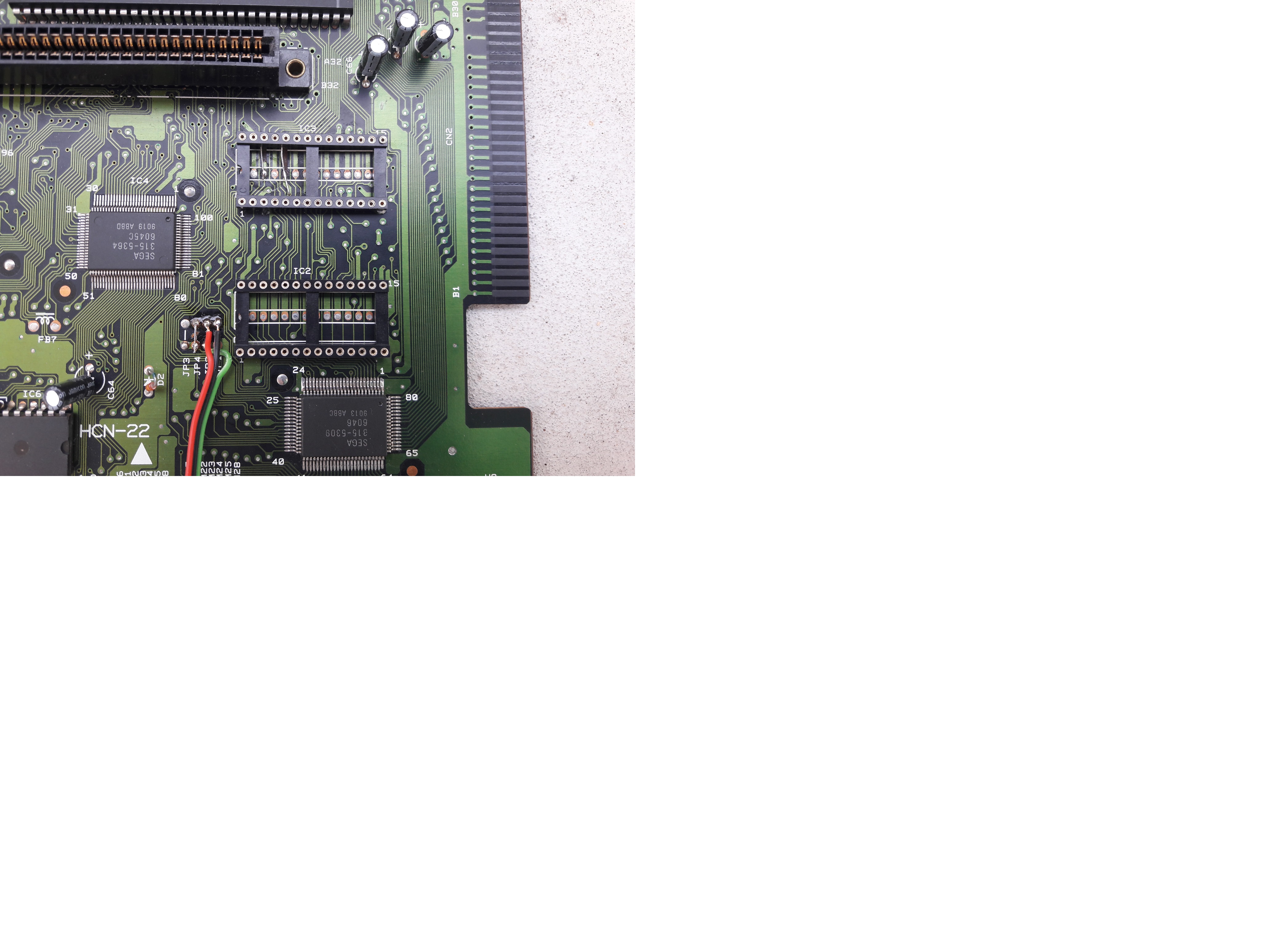

Nachher no bimne JAP MD endlich mal RAM chip sockel iglöted. Die alte ram sind nümme guet gsieh. gemäss em krikkz upper ram problem -> sub-terrania mit ED isch randomly crashed. De typ isch au super, drum chaufed gfälligscht nöd d'china böller! Han Chips vor ewigkeite mal usglötet gha, 2 traces gfucked debi, nöd min beschte tag gsi (learn about was zieht hitz ab) und isch au lang her.
Fund "Fact": S'MD hani zimmli sicher am pitsch uf R abkauft gha (nöd 100%ig sicher aber denkes scho), ha damals das forum no lang nanig kennt gha. Ich weiss no dases de glich seller gsi isch mit 3 sets. Aber J controller häter bim pal set uf de pics druff gha und umgekehrt, hanem no gschriebe er sölls doch no richtig zueordne, waser er au gmacht hät.

Nachher no en power switch für e JBL PA Boxe vom kolleg ustuscht, 14 Cents retted es XXXCHF teil.
